Parcours Guidé 100% Transparent — Zéro Surprise

Le Tunnel de Visite en 9 Étapes :
L'intégralité du processus de A à Z.

Pensé pour une utilisation fluide à une seule main sur votre smartphone, le tunnel de visite PAC360 respecte la réalité chronologique du chantier. Rien n'est masqué, pas de boîte noire : chaque calcul thermique et aéraulique est vérifiable en direct.

Didacticiel de Démarrage & Paramétrage Sur-Mesure Artisan

Assistant Initial : Marques, Fournisseurs & Régulations

Dès la première ouverture, PAC360 vous propose un tutoriel interactif complet : renseignez votre identité d'entreprise, activez vos marques de climatisation partenaires (Daikin, Atlantic, Mitsubishi, Panasonic, Altech, Toshiba, Heiwa...), sélectionnez vos agences de distribution officielles (Cédéo, Clim+) et vos préférences aérauliques (BaillIndustrie, Shogun Atlantic, Altech zoning, Airzone). Toutes ces préférences restent ajustables en 1 clic dans vos paramètres.

✓ Multi-marques débridé ✓ Distributeurs Cédéo / Clim+ ✓ Régulations constructeur & universelles

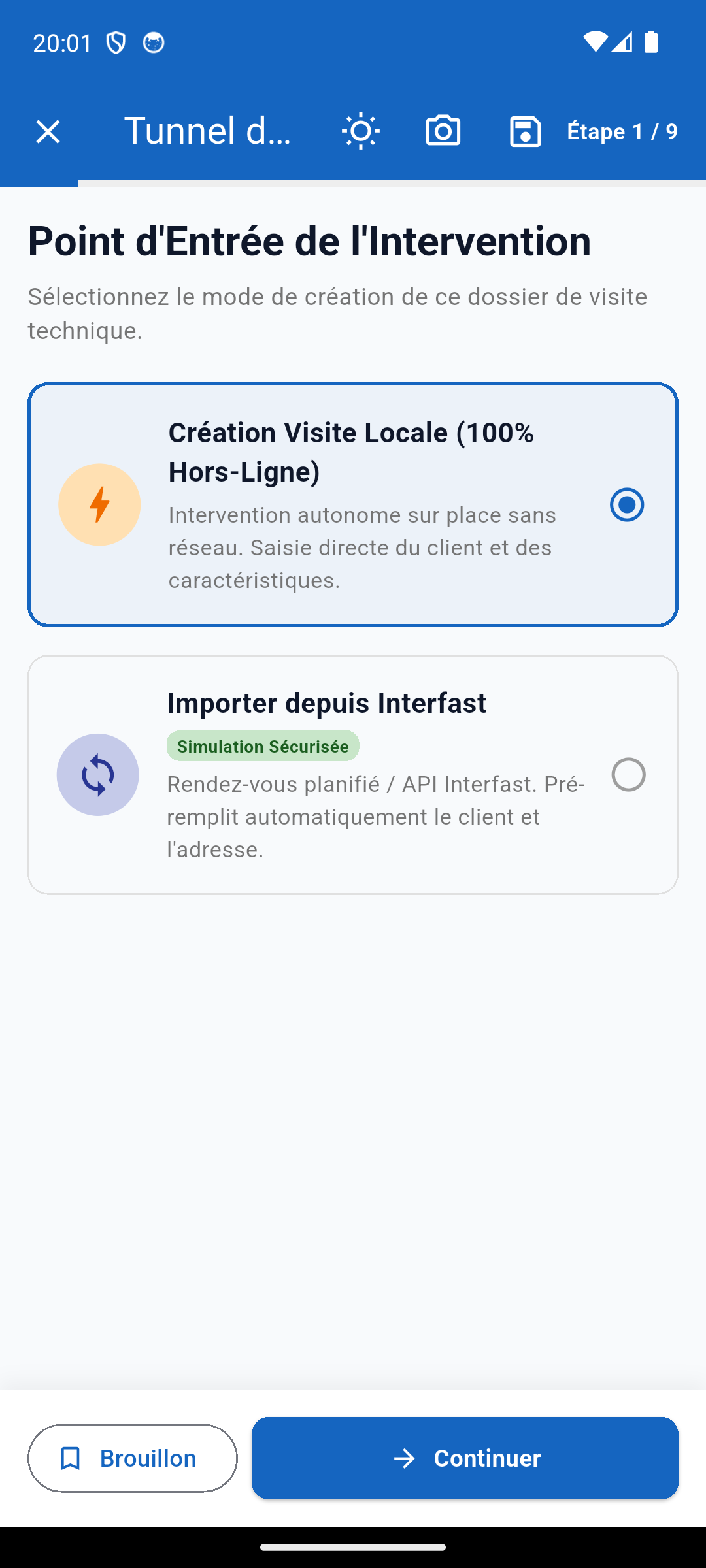

Point d'Entrée de l'Intervention
Étape 1 / 9 100% Hors-Ligne ou Import Devis Interfast

Point d'Entrée de l'Intervention

Démarrez votre visite technique en un clic, même sans connexion internet en sous-sol ou en zone blanche, ou importez automatiquement les coordonnées du client et du chantier depuis votre devis ou planning Interfast.

Données traitées et automatisations :
  • Création visite locale 100% hors-ligne
  • Import automatique depuis API Interfast
  • Initialisation du dossier chantier
  • Prise de photos de repérage immédiates

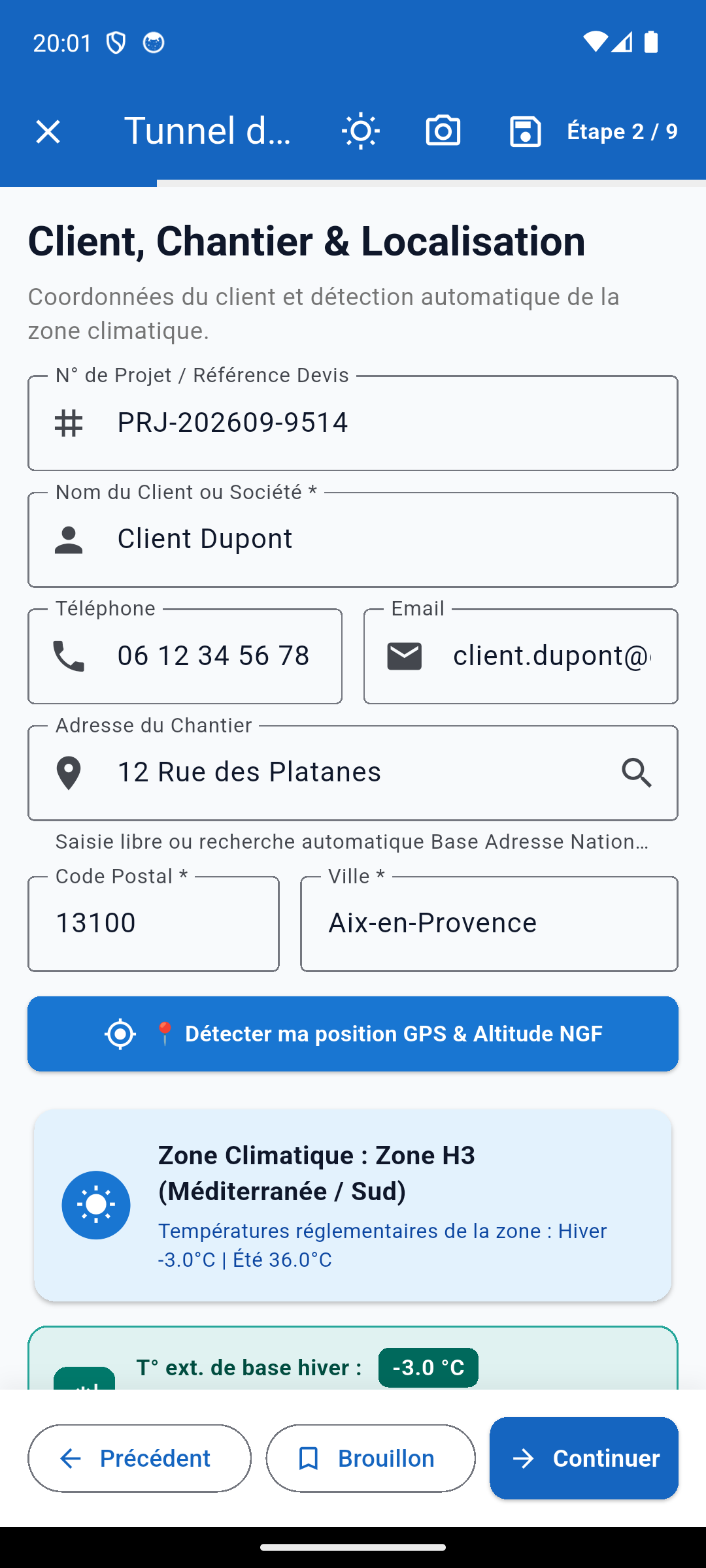

Client, Chantier & Localisation
Étape 2 / 9 Base Adresse Nationale, Altitude NGF & T° de Base

Client, Chantier & Localisation

Recherche prédictive d'adresse via l'API BAN, géolocalisation GPS instantanée avec détection automatique de l'altitude réelle NGF et affectation de la température extérieure de base normée selon la carte climatique NF EN 12831.

Données traitées et automatisations :
  • Recherche d'adresse BAN certifiée
  • Détection GPS de l'altitude NGF réelle
  • Attribution zone climatique (H1, H2, H3)
  • Température extérieure de base réglementaire

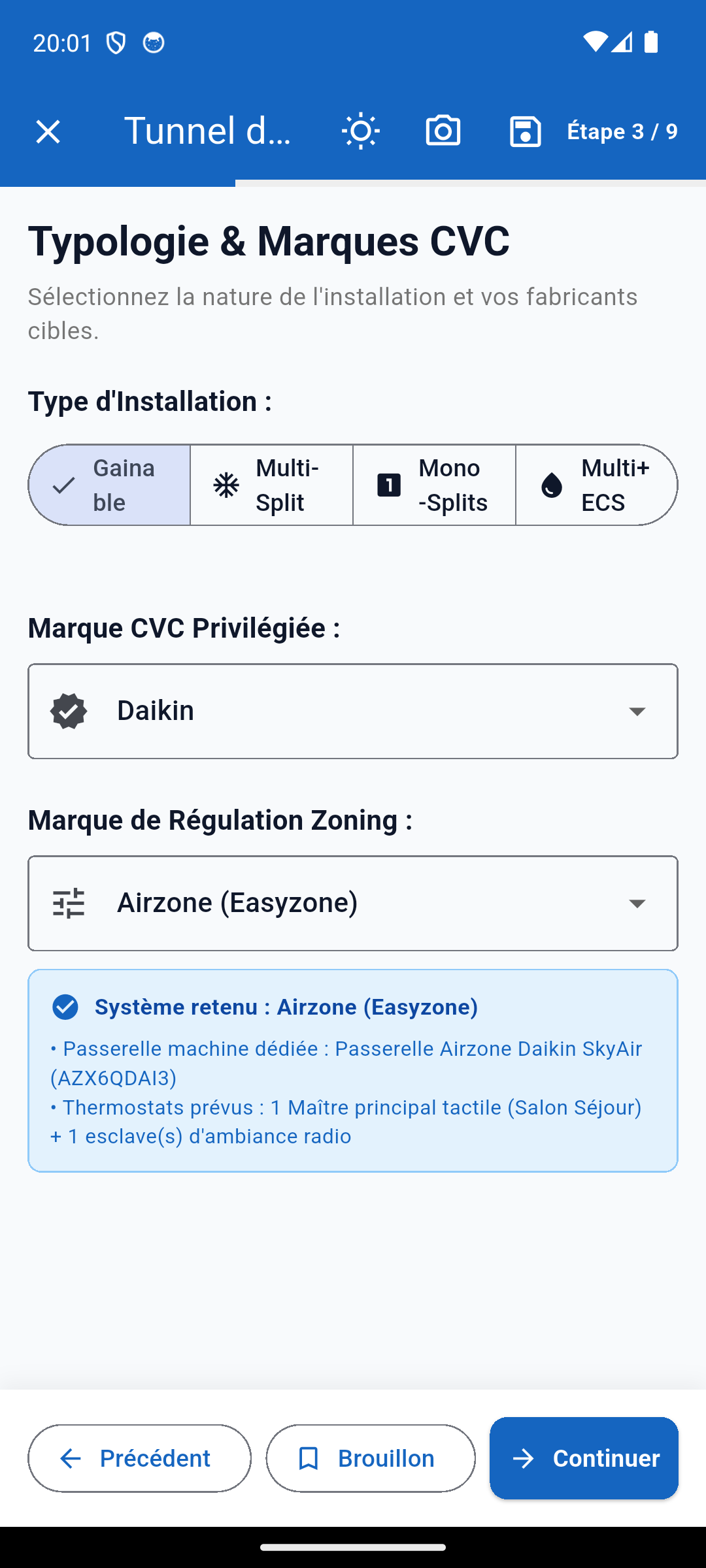

Typologie & Marques CVC
Étape 3 / 9 Gainable, Multi-splits, Mono & Régulation Zoning

Typologie & Marques CVC

Sélectionnez la nature de l'installation : Gainable centralisé, Multi-Split, Mono-Splits ou Hybride Multi+ ECS. Choisissez votre marque CVC privilégiée (Daikin, Mitsubishi, Atlantic, Panasonic, Altech, Toshiba, etc.) et configurez la régulation multizone constructeur dédiée (Atlantic Shogun, Altech) ou universelle (Airzone Easyzone, BaillIndustrie BMZ) avec passerelle dédiée et thermostats radio.

Données traitées et automatisations :
  • Typologies CVC : Gainable, Multi-split, Mono, Multi+ ECS
  • Catalogues CVC certifiés (Daikin, Atlantic, Mitsubishi, Panasonic, Altech, Toshiba...)
  • Zoning motorisé constructeur & universel (Atlantic Shogun, Altech, Airzone, BaillIndustrie)
  • Passerelles machines & thermostats radio
Structure du Bâti & Déperditions G
Étape 4 / 9 Coefficient G direct ou Calcul fin par parois

Structure du Bâti & Déperditions G

Définissez le niveau d'isolation du bâtiment : saisissez directement le coefficient G estimé ou laissez PAC360 le calculer finement selon l'époque constructrice (RT 2012 BBC, RT 2005, RT 2000, etc.) et le détail des parois (toiture & combles perdus, murs porteurs, plancher bas, menuiseries, ventilation).

Données traitées et automatisations :
  • Saisie directe du G ou calcul par parois DTU
  • Époques constructives & normes RT
  • Toiture, combles, murs & plancher bas
  • Correction altitude normée NF EN 12831
  • Ancienneté du bâtiment (> 2 ans) & fiscalité TVA

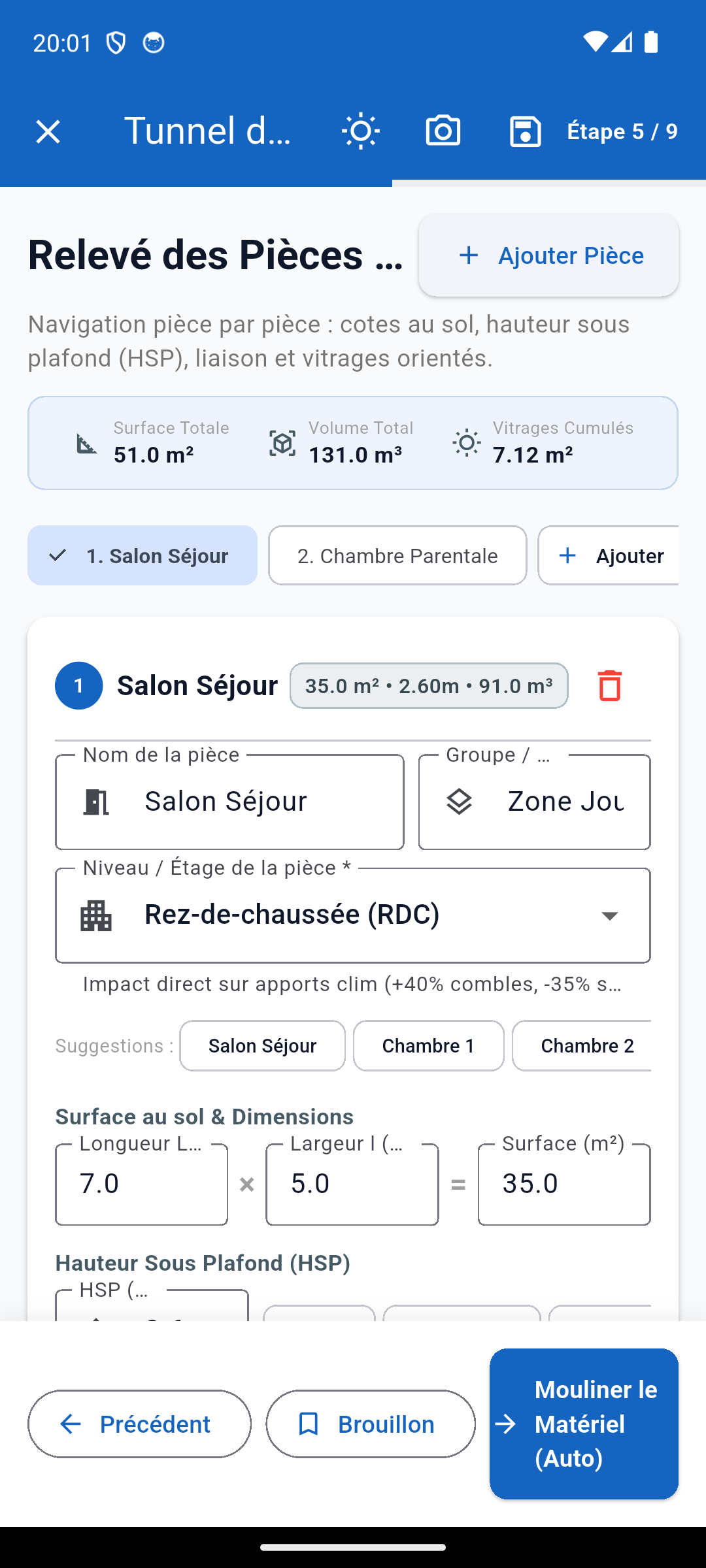

Relevé des Pièces & Baies Vitrées
Étape 5 / 9 Cotes au sol, hauteurs sous plafond & apports solaires

Relevé des Pièces & Baies Vitrées

Ajoutez en un geste chaque pièce de vie (Salon Séjour, Chambre Parentale, etc.). Saisissez les dimensions au sol (longueur x largeur), la hauteur sous plafond (HSP), le niveau d'étage et les surfaces vitrées avec orientation solaire. Les déperditions et besoins sont ventilés pièce par pièce.

Données traitées et automatisations :
  • Navigation rapide onglet pièce par pièce
  • Cotes au sol, surface (m²) & volume (m³)
  • Impact d'étage (+40% combles, -35% sous-sol)
  • Vitrages cumulés et orientations solaires

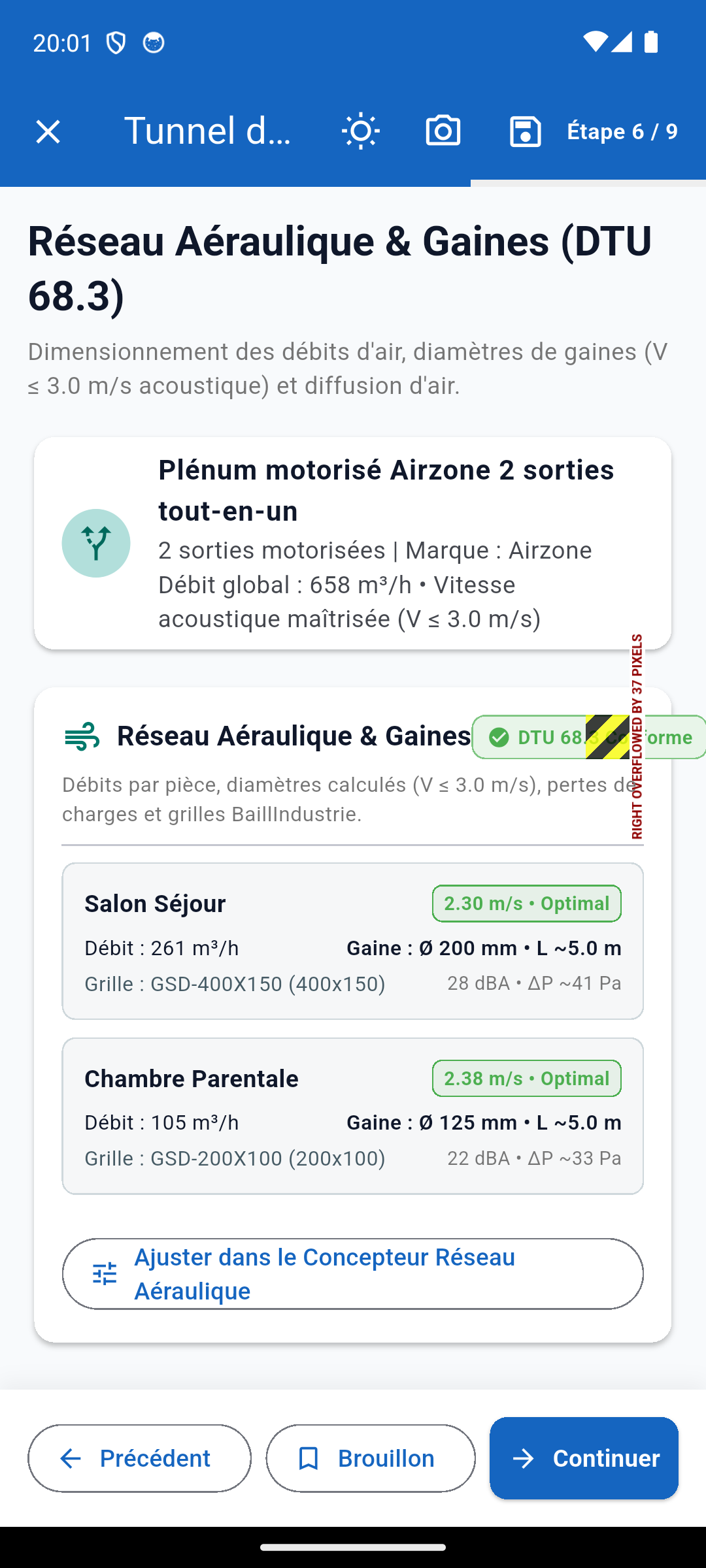

Réseau Aéraulique & Gaines (DTU 68.3)
Étape 6 / 9 Plénums, gaines Ø 125/160/200 & vitesses acoustiques ≤ 2,5 m/s

Réseau Aéraulique & Gaines (DTU 68.3)

L'algorithme dimensionne le réseau aéraulique gainable : calcul des débits de soufflage (m³/h), attribution automatique des diamètres de gaines (Ø 125, 160, 200 mm) et contrôle strict des vitesses d'air (≤ 2,5 m/s) pour un confort acoustique parfait sans sifflement. Sélection des diffuseurs et grilles.

Données traitées et automatisations :
  • Plénum motorisé tout-en-un 2 à 8 sorties
  • Calcul automatique des débits (m³/h)
  • Sélection gaines Ø 125, 160, 200 mm
  • Vitesse acoustique maîtrisée (DTU 68.3 OK)

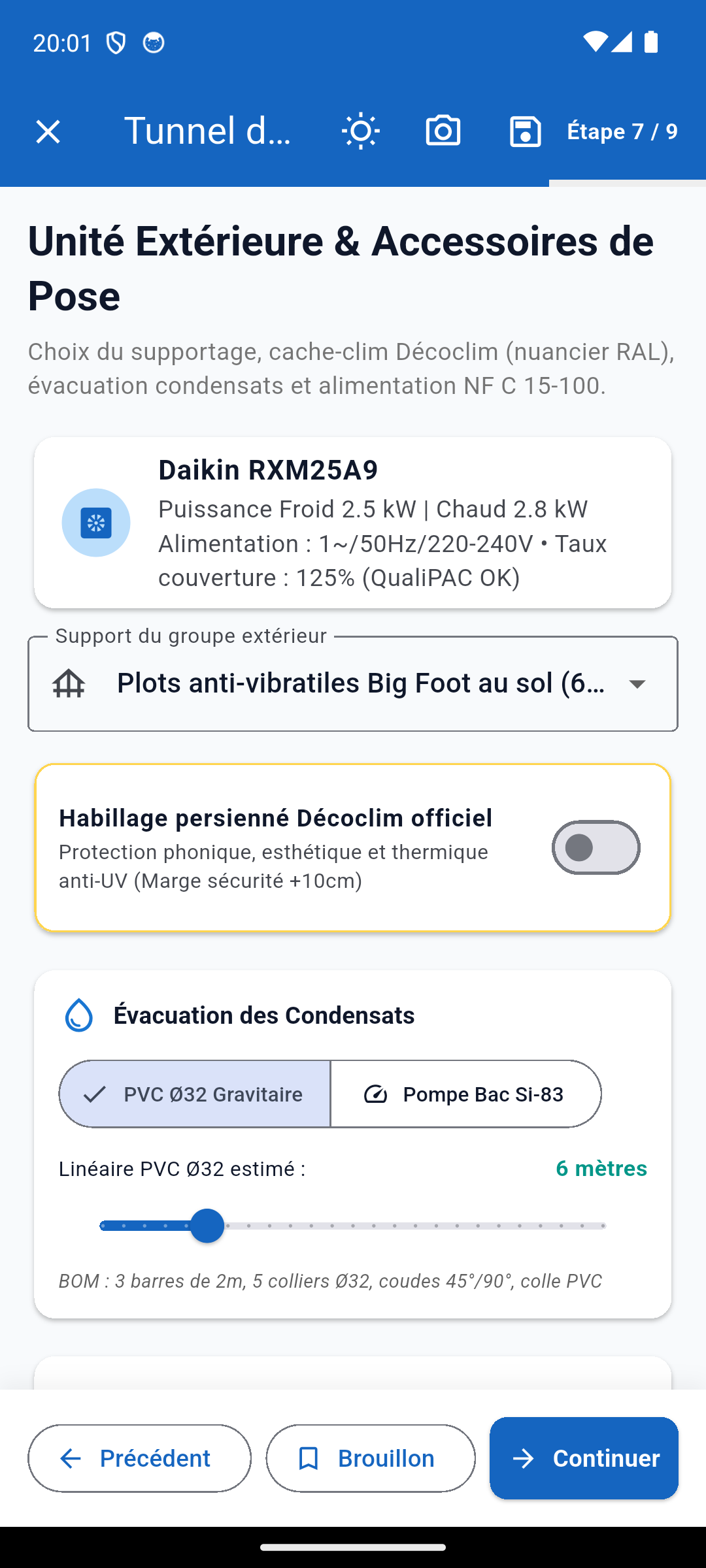

Unité Extérieure & Accessoires de Pose
Étape 7 / 9 Sélection machine Inverter, supportage & condensats

Unité Extérieure & Accessoires de Pose

Sélection de la machine extérieure Inverter avec affichage des puissances chaud/froid et taux de couverture QualiPAC. Choix des accessoires indispensables : supportage (plots anti-vibratiles Big Foot), habillage persienné Décoclim officiel et système d'évacuation des condensats (gravitaire ou pompe de relevage).

Données traitées et automatisations :
  • Groupe Extérieur Inverter R32 certifié
  • Taux de couverture hiver (QualiPAC OK)
  • Supportage Big Foot & Habillage Décoclim
  • Évacuation condensats gravitaire ou pompe Si-83
  • Contrôle éligibilité TVA 5,5% (Arrêté 13/07/2026 HPE)
  • Sécurité NF EN 378 & CH 35 R32 (m_max & A_min requis)

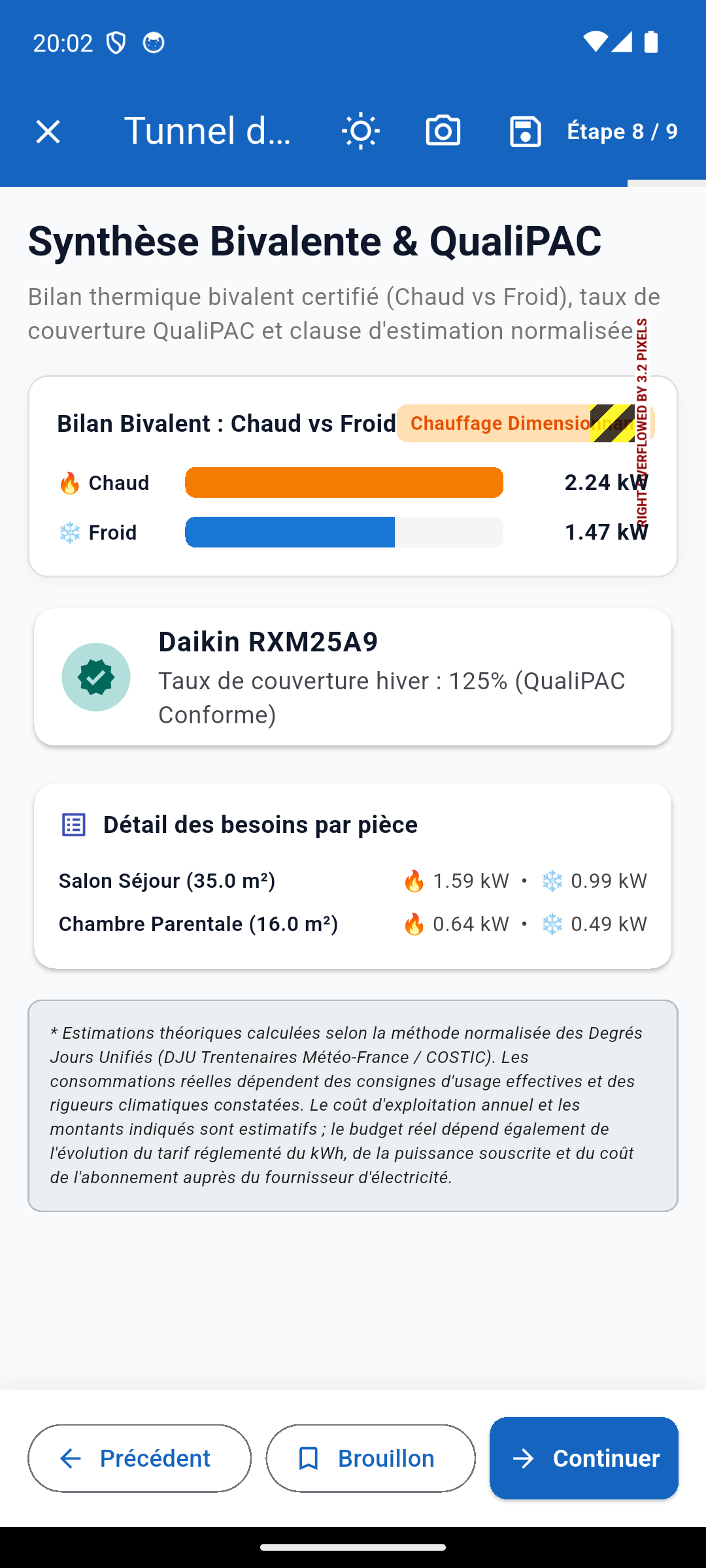

Synthèse Bivalente & QualiPAC
Étape 8 / 9 Bilan Chaud vs Froid, taux de couverture & clause normalisée

Synthèse Bivalente & QualiPAC

Visualisation immédiate du bilan thermique bivalent certifié (comparatif des besoins chaud vs froid), vérification du taux de couverture réglementaire QualiPAC (80% à 120%) et ventilation des puissances requises par pièce. Intégration de la clause d'estimation normalisée DJU Météo-France / COSTIC.

Données traitées et automatisations :
  • Bilan bivalent graphique Chaud vs Froid (kW)
  • Taux de couverture hiver certifié QualiPAC
  • Détail des besoins thermiques par pièce
  • Estimation normalisée DJU Trentenaires COSTIC

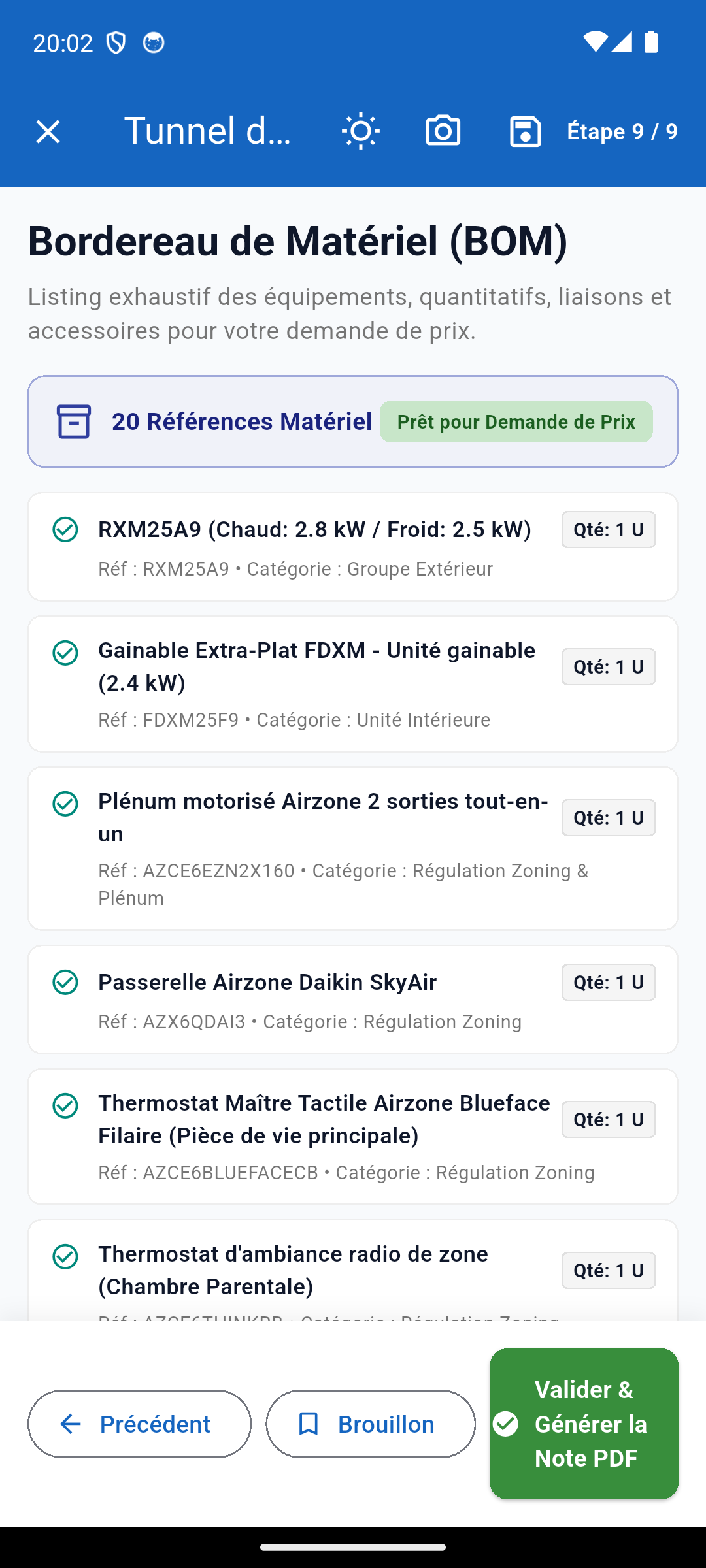

Bordereau de Matériel (BOM) & Note PDF
Étape 9 / 9 Listing chiffré comptoir & génération PDF en 1 clic

Bordereau de Matériel (BOM) & Note PDF

Génération automatique du bordereau quantitatif exhaustif (20 références matériel : groupe, unité gainable extra-plate, plénum motorisé, passerelle, thermostats maîtres et satellites, gaines et accessoires). Bouton de validation pour générer immédiatement la Note Technique PDF officielle de 4 pages.

Données traitées et automatisations :
  • Listing chiffré complet distributeur (BOM)
  • Références exactes avec quantités unitaires
  • Contrôle de chaque composant à commander
  • Génération instantanée de la note PDF officielle
Transparence Totale — Conforme Normes NF EN 12831 & DTU 68.3

La Note Technique PDF en Intégralité
Le vrai document A4 généré en fin de visite.

PAC360 génère un véritable document A4 conforme aux exigences QualiPAC, RGE et bureaux de contrôle. Vous pouvez consulter ci-dessous le rendu fidèle des feuillets ou ouvrir directement le fichier PDF original complet.

Chantier Témoin Modélisé

Villa Dupont — 24 Chemin des Vignes Fleuries, 74940 Annecy-le-Vieux

Gainable Daikin SkyAir Advance R32 • Zoning 5 pièces motorisé BaillIndustrie / Airzone • Conforme QualiPAC

Voir en plein écran (PDF)
RHÔNE-ALPES CVC & ÉNERGIES 2P2C Partenaire

48 Avenue des Érables, 74000 Annecy • contact@rhonealpes-cvc.fr • 04 50 10 20 30

SIRET 842 198 765 00028 • Attestation Fluides ADC-FR-2025-7489 • RGE QualiPAC N° QPAC-RGE-2026-9941

NOTE DE CALCUL CVC OFFICIELLE

Réf : PAC360-SPECIMEN-2026

Date : 10/09/2026 • Visite validée

1. Client & Situation du Chantier

Bénéficiaire :M. & Mme Alexandre DUPONT
Adresse Chantier :24 Chemin des Vignes Fleuries
Commune :74940 Annecy-le-Vieux
Altitude NGF Réelle :450 m (Détection GPS auto)

2. Conditions Climatiques NF EN 12831

Zone Climatique :H1 (Région Auvergne-Rhône-Alpes)
Température Ext. de Base :-9.0 °C (Altitude corrigée)
Température Int. Consigne :20.0 °C (Delta T = 29.0 °C)
Degrés Jours Unifiés (DJU) :2 450 DJU Trentenaires

3. Bilan Thermique du Bâti Unifié (DTU 65.16 & RT 2012)

Surface Traitée 108.0 m²
Volume Chauffé 277.2 m³
Coefficient G Certifié 0.72 W/m³·°C
Puissance Hiver Requise 7.10 kW (7 100 W)

Murs en briques Monomur + ITE 120 mm • Combles perdus isolés 300 mm laine minérale • VMC simple flux hygroréglable • Plancher bas isolé.

Dossier Numérique & Fiches Fabricants en Ligne QR CODE ACTIF

Scannez pour accéder au portail sécurisé : https://www.pac360.fr/dossier/PAC360-SPECIMEN-2026

PAC360 | Fièrement mis à disposition par 2P2C, une application à l'épreuve du terrain | DTU 68.3 / 65.16 & QualiPAC Page 1 / 4

5. Bilan Thermique Détaillé Pièce par Pièce & Réseau Aéraulique DTU 68.3

Calcul pièce par pièce conforme DTU 68.3 (vitesses d'air acoustiques ≤ 2.5 m/s, dimensionnement des gaines)

Page 2 / 4
Désignation Pièce Surface Volume Orientation Vitrages Besoin Chaud Débit Aéraulique Gaine Ø Vitesse Air Conformité DTU
Grand Séjour & Cuisine ouverte 52.0 m² 135.2 m³ SUD (6.0m²), OUEST (4.0m²) 3 450 W 620 m³/h Ø 200 mm 2.74 m/s CONFORME
Suite Parentale & Dressing 19.5 m² 48.8 m³ EST (2.4m²) 1 250 W 210 m³/h Ø 160 mm 2.89 m/s CONFORME
Chambre 2 (Enfants) 14.0 m² 35.0 m³ NORD (1.8m²) 920 W 150 m³/h Ø 160 mm 2.07 m/s CONFORME
Chambre 3 / Bureau Télétravail 13.5 m² 33.8 m³ NORD (1.8m²) 880 W 145 m³/h Ø 160 mm 2.00 m/s CONFORME
Salle d'Eau & Dégagement 9.0 m² 22.5 m³ Intérieur sans baie 600 W 95 m³/h Ø 125 mm 2.15 m/s CONFORME
TOTAL BÂTIMENT 108.0 m² 275.3 m³ 5 pièces équipées 7 100 W (7.10 kW) 1 220 m³/h 5 liaisons isolées Moy. 2.37 m/s DTU 68.3 OK
✓ Validation Réglementaire QualiPAC 2025 (Pompe à Chaleur Air/Air)

Puissance calorifique machine à -9°C : 8.20 kW pour un besoin de 7.10 kW. Taux de couverture hiver = 115.5 % (Plage réglementaire optimale : 100 % à 120 %).

CERTIFIÉ QUALIPAC
PAC360 | Fièrement mis à disposition par 2P2C, une application à l'épreuve du terrain | DTU 68.3 / 65.16 & QualiPAC Page 2 / 4

6. Matériel CVC Sélectionné, Régulation Zoning & Performances

Spécifications techniques fabricant certifiées Eurovent et régulation multizone

Page 3 / 4

Groupe Extérieur Inverter R32

Marque & Référence :Daikin SkyAir RZASG71MV1
Puissance Chaud nominale (+7°C) :8.60 kW
Puissance Chaud garantie (-9°C) :8.20 kW
Puissance Froid nominale (35°C) :6.80 kW
Coefficient SCOP (Climat moyen) :4.45 (Classe A+++)
Coefficient SEER (Rafraîchissement) :6.80 (Classe A++)
Fluide Frigorigène :R32 (PRP = 675, charge d'usine 1.45 kg)

Unité Gainable & Régulation Airzone

Unité Gainable :Daikin FBA71A9 (Extra-plate)
Pression Statique Disponible :Jusqu'à 150 Pa réglable
Plénum Soufflage Motorisé :BaillIndustrie 5 sorties motorisées
Pack Régulation Multizone :Airzone Easyzone V10 (Passerelle Daikin)
Thermostats d'Ambiance :1 Master Blueface + 4 Satellites Radio
Plénum de Reprise Acoustique :BaillIndustrie D250 avec filtre G4 lavable
Conduits Calorifugés :ISO-FLEX Pro 50 mm laine de verre M0/M1

Métré Frigorifique & Contrôle Fluide

Diamètres Liaisons Bi-Tube : 3/8" Liquide - 5/8" Gaz
Longueur Estimée / Dénivelé : 18.0 m (Dénivelé max : 4.0 m)
Précharge & Appoint R32 : Précharge 15m • Appoint calculé : 60 g
PAC360 | Fièrement mis à disposition par 2P2C, une application à l'épreuve du terrain | DTU 68.3 / 65.16 & QualiPAC Page 3 / 4

7. Bordereau Quantitatif de Matériel (BOM) & Visa Installateur

Nomenclature exacte prête pour commande grossiste et visa de réception technique

Page 4 / 4
Catégorie Matériel Marque Référence Fabricant Désignation Matériel Qté Unité
Groupe Extérieur CVC Daikin RZASG71MV1 Unité extérieure réversible R32 Inverter classe A+++ 1 U
Unité Intérieure Gainable Daikin FBA71A9 Unité gainable extra-plate haute pression disponible 1 U
Zoning & Plénum BaillIndustrie PL-ZON-5V-ISO Plénum soufflage isolé phonique 5 sorties motorisées 1 U
Plénum Reprise BaillIndustrie PL-REP-D250 Plénum de reprise acoustique avec filtre G4 lavable 1 U
Régulation Pièce/Pièce Airzone AZ-AIR-RADIO Thermostats d'ambiance radio rétroéclairés avec hygrométrie 5 U
Conduits Aérauliques ISO-FLEX Pro ALU-50MM-D160 Gaine souple calorifugée 50 mm laine de verre M0/M1 25 ml
Liaisons Frigorifiques Cuivre Frigo CU-3/8-5/8-ISO Liaison bi-tube cuivre pré-isolée blanche anti-condensation 18 ml
Diffusion d'Air Diffuselec DIFF-LIN-400 Grilles de soufflage linéaires alu double déflexion 400x150 5 U
Clause Légale & Concessionnaire :

Étude réalisée sur le moteur de calcul mobile certifié PAC360 v0.19.0. Données de déperditions conformes aux règles de l'art NF EN 12831 et dimensionnement aéraulique conforme au DTU 68.3.

Visa & Cachet Installateur

RHÔNE-ALPES CVC & ÉNERGIES

QualiPAC N° QPAC-RGE-2026-9941

Signé Numériquement

Horodatage cryptographique certifié • Dossier prêt pour contrôle d'audit RGE

PAC360 | Fièrement mis à disposition par 2P2C, une application à l'épreuve du terrain | DTU 68.3 / 65.16 & QualiPAC Page 4 / 4

Vérifiez vous-même la qualité du document généré

Téléchargez la note technique A4 originale complète générée par l'application pour apprécier le niveau de finition et la précision des calculs.
